Menggambar Kubus Dan Unsur-Unsurnya Di LaTeX

Menggambar Kubus Dan Unsur-Unsurnya Di LaTeX

Pengantar

Bentuk kubus banyak ditemukan di sekitar kita. Benda-benda yang berbentuk kubus diantaranya adalah dadu, rubik, dan kardus. Beberapa unsur yang terdapat dalam kubus adalah sebagai berikut :
  1. Kubus memiliki 6 buah sisi berbentuk persegi.
  2. Kubus memiliki 8 buah titik sudut.
  3. Kubus memiliki 12 buah rusuk yang sama panjang.
  4. Kubus memiliki 12 diagonal bidang
  5. Kubus memiliki 4 diagonal ruang
  6. Kubus memiliki 6 bidang diagonal
Dalam kesempatan ini, Admin akan membagikan tutorial cara menggambar kubus dan unsur-unsurnya di $\LaTeX$.


Mukadimah

Pada bagian mukadimah kita akan menuliskan kelas dokumen dan paket-paket yang digunakan untuk menggambar unsur-unsur kubus tersebut.
\documentclass{article}
\usepackage{fancybox}
\usepackage{tikz}
\usepackage{enumitem}

Badan Dokumen

Pada badan dokumen kita mulai menuliskan perintah untuk menggambar yang tentu saja diawali oleh \begin{tikzpicture} dan diakhiri oleh \end{tikzpictue}. Perhatikan perintah kode berikut.
\begin{document}
\begin{tikzpicture}[thick,scale=5]
\end{tikzpicture}
\end{document}

Menggambar Titik Sudut

Di sini, kubus yang akan digambar adalah kubus ABCD.EFGH. Kodenya adalah sebagai berikut.
 \coordinate [label=below:{\color{red}$A$}](A) at (0, 0);
 \coordinate [label=below:{\color{red}$B$}](B) at (1, 0);
 \coordinate [label=right:{\color{red}$C$}](C) at (1.3, 0.3);
 \coordinate [label=left:{\color{red}$D$}](D) at (0.3, 0.3);
 \coordinate [label=left:{\color{red}$E$}](E) at (0, 1);
 \coordinate [label=right:{\color{red}$F$}](F) at (1, 1);
 \coordinate [label=above:{\color{red}$G$}](G) at (1.3, 1.3);
 \coordinate [label=above:{\color{red}$H$}](H) at (0.3, 1.3)

Menggambar Simbol Sisi Kubus

Simbol sisi kubus umumnya menggunakan simbol huruf S kecil (s).
\coordinate[label=below:$s$](s) at (0.5, 0);
    \coordinate[label=right:$s$] (s) at (1.15, 0.15);
    \coordinate[label=right:$s$] (s) at (1.3, 0.8);

Menggambar Rusuk

Selanjutnya kita akan menggambar rusuk kubus ABCD.EFGH. Rusuk ini akan menghubungkan titik sudut pada kubus tersebut.
 \draw[blue, very thick] (A) -- (E);
 \draw[blue, very thick] (E) -- (F);
 \draw[blue, very thick] (B) -- (F);
 \draw[blue, very thick] (A) -- (B);
 \draw[blue, dashed] (A) -- (D);
 \draw[blue, dashed] (D) -- (H);
 \draw[blue, very thick] (E) -- (H);
 \draw[blue, very thick] (G) -- (H);
 \draw[blue, very thick] (F) -- (G);
 \draw[blue, very thick] (B) -- (C);
 \draw[blue, very thick] (C) -- (G);
 \draw[blue, dashed] (C) -- (D);

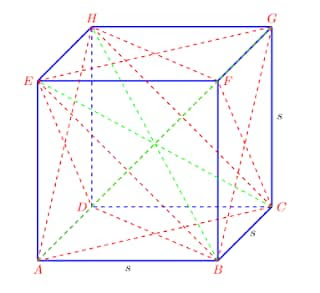

Sampai di sini, jika kita mengkompilasi naskah dkumen tersebut maka akan terlihat hasilnya seperti gambar berikut.
Kubus dan unsur-unsurnya di LaTeX

Menggambar Diagonal Bidang/Sisi

Diagonal bidang/sisi pada sebuah kubus ABCD.EFGH ada 12 yaitu : AC, BD, EG, F H, AH, ED, BG, CF, AF, BE, CH, DG. Perintah untuk menggambarnya dapat dilihat pada kode berikut.
 \draw[red, dashed] (A) -- (C);
     \draw[red, dashed] (B) -- (D);
      \draw[red, dashed] (E) -- (G);
     \draw[red, dashed] (F) -- (H);
      \draw[red, dashed] (A) -- (H);
     \draw[red, dashed] (E) -- (D);
      \draw[red, dashed] (B) -- (G);
     \draw[red, dashed] (C) -- (F);
      \draw[red, dashed] (A) -- (F);
     \draw[red, dashed] (B) -- (E);
      \draw[red, dashed] (C) -- (H);
     \draw[red, dashed] (D) -- (G);

Menggambar Diagonal Ruang

Diagonal ruang yang akan digambar adalah diagonal AG, BH, CE, DA DF.
 \draw[green, dashed] (A) -- (G);
     \draw[green, dashed] (B) -- (H);
      \draw[green, dashed] (C) -- (E);
     \draw[green, dashed] (D) -- (F);

Menggambar Bidang Diagonal

Bidang diagonal kubus ABCD.EFGH ada 6 buah yaitu : ACGE, BDHF, ABGH, CDEF, ADGF, BCHE.
 \draw[dashed, fill=green, opacity=0.5] (B) -- (C) -- (H) --(E);
    \draw[dashed, fill=orange, opacity=0.5] (A) -- (B) -- (G) --(H);
    \draw[dashed, fill=blue, opacity=0.5] (A) -- (C) -- (G) --(E);
    \draw[dashed, fill=blue, opacity=0.5] (B) -- (D) -- (H) --(F);
    \draw[dashed, fill=blue, opacity=0.5] (C) -- (D) -- (E) --(F);
    \draw[dashed, fill=blue, opacity=0.5] (A) -- (D) -- (G) --(F);

Kode Lengkap

Untuk kode lengkap sengaja Admin tambahkan beberapa kode perintah sebagai informasi tentang gambar kubus tersebut.
\documentclass{article}
\usepackage{fancybox}
\usepackage{tikz}
\usepackage{enumitem}
\title{Unsur-Unsur Kubus}
\author{Aan Triono}
\date{\today}
\parindent0em
\begin{document}
\maketitle
\centering
\textcolor{blue!75}{\shadowbox{KUBUS}}
\vspace{.3 cm}
\begin{tikzpicture}[thick,scale=5]
% ~~~~~~~~~~~ Menggambar titik sudut ~~~~~~~~~~~
    \coordinate [label=below:{\color{red}$A$}](A) at (0, 0);
    \coordinate [label=below:{\color{red}$B$}](B) at (1, 0);
    \coordinate [label=right:{\color{red}$C$}](C) at (1.3, 0.3);
    \coordinate [label=left:{\color{red}$D$}](D) at (0.3, 0.3);
    \coordinate [label=left:{\color{red}$E$}](E) at (0, 1);
    \coordinate [label=right:{\color{red}$F$}](F) at (1, 1);
    \coordinate [label=above:{\color{red}$G$}](G) at (1.3, 1.3);
    \coordinate [label=above:{\color{red}$H$}](H) at (0.3, 1.3);

 % ~~~~~~~~~~~~~~~ Menggambar Simbol sisi ~~~~~~~~~~~~~~~~~
    \coordinate[label=below:$s$](s) at (0.5, 0);
    \coordinate[label=right:$s$] (s) at (1.15, 0.15);
    \coordinate[label=right:$s$] (s) at (1.3, 0.8);
    %\coordinate[label=below:$.$] (Z) at (1, 0.47);

%---------------Rusuk----------------
    \draw[blue, very thick] (A) -- (E);

    \draw[blue, very thick] (E) -- (F);
    \draw[blue, very thick] (B) -- (F);
    \draw[blue, very thick] (A) -- (B);
    \draw[blue, dashed] (A) -- (D);
    \draw[blue, dashed] (D) -- (H);
    \draw[blue, very thick] (E) -- (H);
    \draw[blue, very thick] (G) -- (H);
    \draw[blue, very thick] (F) -- (G);
    \draw[blue, very thick] (B) -- (C);
    \draw[blue, very thick] (C) -- (G);
    \draw[blue, dashed] (C) -- (D);

    %~~~~~~~~~~~~ Diagonal Bidang/Sisi ~~~~~~~~~~~
     \draw[red, dashed] (A) -- (C);
     \draw[red, dashed] (B) -- (D);
      \draw[red, dashed] (E) -- (G);
     \draw[red, dashed] (F) -- (H);
      \draw[red, dashed] (A) -- (H);
     \draw[red, dashed] (E) -- (D);
      \draw[red, dashed] (B) -- (G);
     \draw[red, dashed] (C) -- (F);
      \draw[red, dashed] (A) -- (F);
     \draw[red, dashed] (B) -- (E);
      \draw[red, dashed] (C) -- (H);
     \draw[red, dashed] (D) -- (G);

     %~~~~~~~~~~ Diagonal Ruang ~~~~~~~~~~~~
      \draw[green, dashed] (A) -- (G);
     \draw[green, dashed] (B) -- (H);
      \draw[green, dashed] (C) -- (E);
     \draw[green, dashed] (D) -- (F);

    % ~~~~~~~~~~~ Bidang Diagonal~~~~~~~~~~~~~~~

    \draw[dashed, fill=green, opacity=0.5] (B) -- (C) -- (H) --(E);
    \draw[dashed, fill=orange, opacity=0.5] (A) -- (B) -- (G) --(H);
    %\draw[dashed, fill=blue, opacity=0.5] (A) -- (C) -- (G) --(E);
    %\draw[dashed, fill=blue, opacity=0.5] (B) -- (D) -- (H) --(F);
    %\draw[dashed, fill=blue, opacity=0.5] (C) -- (D) -- (E) --(F);
    %\draw[dashed, fill=blue, opacity=0.5] (A) -- (D) -- (G) --(F);

\end{tikzpicture}

\vspace{0.5cm}
Unsur-unsur kubus :
\begin{itemize}
    \item Bidang : $ABCD, EFGH, ADHE, BCGF, DCGH.$
    \item Rusuk : $\overline{AB}, \overline{BC}, \overline{CD}, \overline{AD}, \overline{EF}, \overline{FG}, \overline{GH}, \overline{EH}, \overline{AE}, \overline{BF}, \overline{CG}, \overline{DH}.$
    \item Titik sudut : $A, B, C. D, F, G, H.$
    \item Diagonal sisi : $AC, BD, EG, FH, AH, ED, BG, CF, AF, BE, CH, DG.$
    \item Diagonal ruang : $AG, BH, CE, DF.$
    \item Bidang diagonal : $ACGE, BDHF, ADGF, BCHE, CDEF, ABGH.$
\end{itemize}
\fcolorbox{red}{blue!40}{Luas permukaan kubus, $L=6s^2$} dan \fcolorbox{red}{blue!40}{Volume kubus, $V=s^3$}

\end{document}
Anda bisa mengkompilasi kode-kode tersebut dan melihat hasilnya menggunakan mesin LaTeX yang ada di blog ini. Silakan dicoba di sini. Hasil dari kompilasi naskah dokumen tersebut akan terlihat seperti gambar di dokumen berikut.

Penutup

Demikian cara menggambar kubus dan unsur-unsurnya di LaTeX. Tentu saja tidak semua unsur dituliskan atau digambarkan di sini. Anda dapat mengembangkannya lebih lengkap lagi. Jika ada kesalahan silakan koreksi, dan jika ada masukan silakan tuliskan di kolom komentar. Semoga bermanfaat. Terima kasih.
